Zeitkettenpläne für lineare Projektzeitpläne

ScheduleReader ist eine Software, die dazu dient, lineare Projekte aus bestehenden XER- und XML-Zeitplänen in Form von Zeit-Ort-Diagrammen und Diagrammen anzuzeigen.

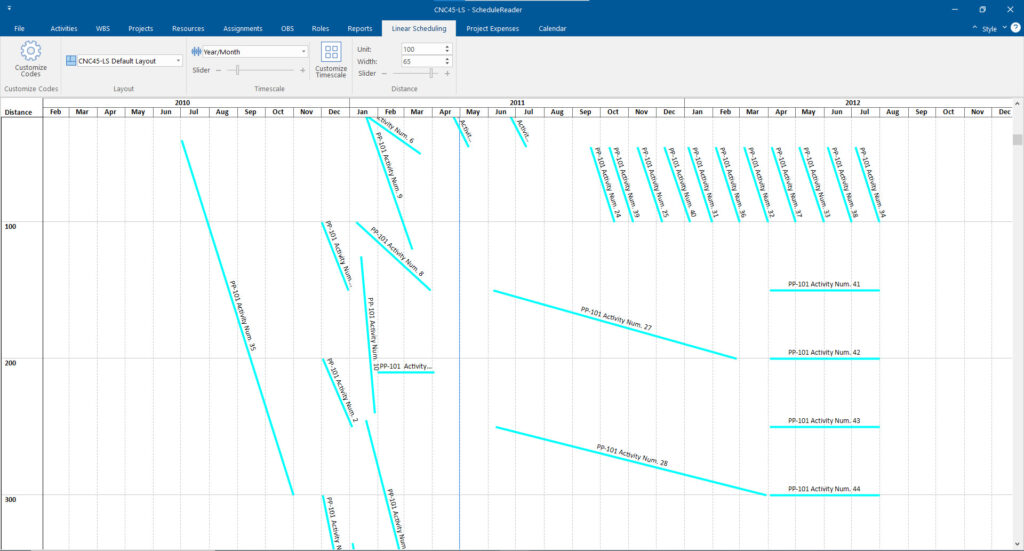

lineare Terminplanung

So funktionieren Zeitketten-Diagramme in ScheduleReader

Die lineare Planungsansicht von ScheduleReader zeigt eine vollständige Übersicht über linear geplante Projekte aus .xer- und .xml-Projektdateien, die mit einer linearen Planungssoftware wie Oracle® Primavera P6 erstellt wurden.

Die neue Linear Scheduling View wurde in der jüngsten Version 7.0 der ScheduleReader-Software implementiert.

  • Visuell vereinfachte Projekte in einer einzigen Ansicht auf einer Seite
  • Anzeige der Aktivitäten entlang einer Zeit- und Entfernungsachse
  • Geometrische Formen in verschiedenen Farben, die die Belegung der Baustelle im Laufe der Zeit anzeigen, so dass konkurrierende Zugänge visuell erkannt werden können

Zeit-Ort-Diagramme

Das Zeit-Ort-Diagramm stellt eine grafische Darstellung eines Zeitplans entlang der Zeit- und Entfernungsachse dar.

Diese Diagramme sind spezifisch für Projekte mit sich wiederholenden Aktivitäten, die in der Bauindustrie als lineare Projekte bezeichnet werden. Sie werden häufig im Bauwesen, im Hoch- und Tiefbau und in der Energietechnik verwendet. Beispiele für Projekte sind:

  • Bau von Autobahnen und Straßen
  • Bau von Hochhäusern
  • Technik und Bau von Eisenbahnsystemen
  • Tunnelbau
  • Bau von Stromleitungen
  • Bau von Öl- und Gaspipelines

Das Zeitketten-Diagramm ist auch bekannt und wird gemeinhin als Diagramm bezeichnet:

  • Bauzeitenplan usw.
  • Zeit-Entfernungs-Diagramm/Diagramm,
  • Zeitliches Verkettungsdiagramm,
  • Distanz-Zeit-Diagramm,

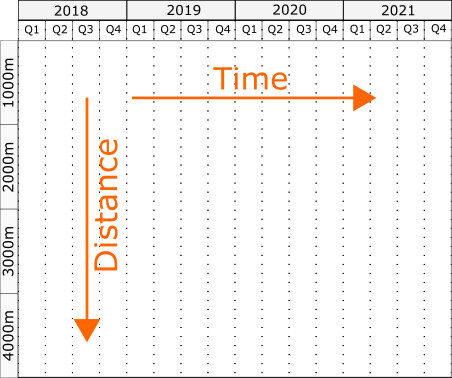

Zeit Ort Tabelle 10

Warum sollte man ScheduleReader für die lineare Terminierung verwenden?

Wie man die lineare Terminplanansicht verwendet

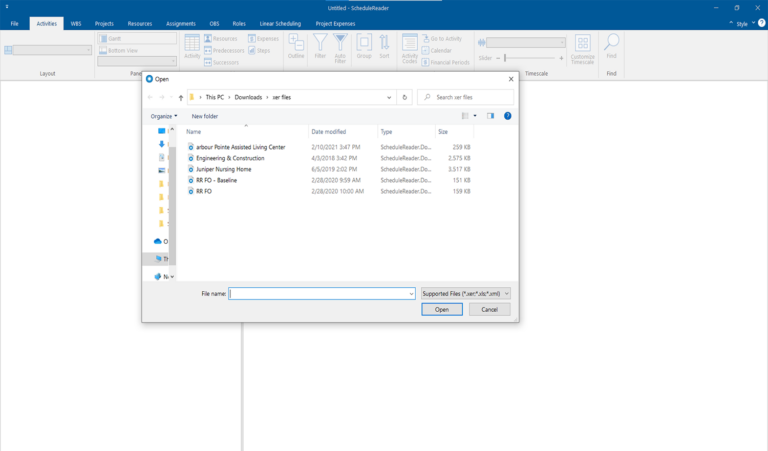

Öffnen Sie ScheduleReader und importieren Sie Ihre XER/XML-Projektplanungsdatei mit dem linear geplanten Projekt.

Stufe1

Navigieren Sie zur Ansicht der linearen Terminplanung und betrachten Sie Ihr Projekt in einem Zeit-Ort-Diagramm / Zeitverkettungsdiagramm.

lineare Terminplanung

Anmerkung: Um die Projektpläne in einem Zeit-Lage-Diagramm anzeigen zu können, sollte die Projektdatei drei wesentliche benutzerdefinierte Felder (UDF) enthalten, die der Projektplaner bei der Erstellung des Projektplans mit der linearen Planungssoftware angeben muss. Die folgenden Parameter müssen zugewiesen werden: Start- und Endpunkt der Aktivitäten und Aktivitätsform.

Eine Erklärung zur Erstellung der erforderlichen UDFs finden Sie in unseren Hilfeartikeln, die auf der Website und in der ScheduleReader-Anwendung verfügbar sind.
